Rendimiento superior

La nueva pantalla Zeus3S Glass Helm ofrece el doble de rendimiento que la versión anterior y cuenta con tiempos de respuesta líderes en su categoría para transiciones increíblemente fluidas. Te proporciona acceso instantáneo a la información que necesitas de la navegación y del sistema justo cuando la necesitas, todo gracias al nuevo procesador integrado de seis núcleos iMX 8.

Rendimiento de navegación insuperable

El sistema Zeus3S Glass Helm ofrece la visualización definitiva con una pantalla ultrabrillante, disponible en formato de pantalla panorámica de 16, 19 o 24". Sus amplios ángulos de visión te permiten ver la pantalla visible incluso aunque lleves gafas de sol polarizadas. Disfruta de una claridad impresionante con la resolución Full HD y la opción de combinar hasta seis paneles en una disposición de pantalla dividida. Desplázate por las cartas y usa las funciones de navegación, como RacePanel y SailSteer, al tiempo que ves los sistemas conectados, como el piloto automático, el radar y la sonda, con un solo toque.


Conexión total

La conectividad inalámbrica incorporada vincula el Zeus3S con tus dispositivos móviles para permitir una visualización y control remotos; también ofrece actualizaciones de software en línea sencillas a través de un punto de conexión inalámbrico. Las redes cableadas Ethernet, NMEA 2000® y J1939 ofrecen posibilidades de integración casi ilimitadas, desde sistemas de pantallas por toda la embarcación hasta la integración del radar, la sonda, el piloto automático y mucho más.


Características principales

  • El sistema más rápido y con mayor capacidad de respuesta de B&G hasta la fecha
  • Pantallas de gran formato panorámico (16, 19 o 24") con resolución de 1920x1080 Full HD
  • La mejor visibilidad desde todos los ángulos, con y sin gafas polarizadas
  • Se conecta a la red de módulos de rendimiento de B&G para obtener el máximo rendimiento en altamar: Radar Halo, piloto automático, ForwardScan™, NMEA 2000 y 0183, control de piloto integrado
  • Paquete completo de funciones de navegación a vela: SailSteer, PredictWind, RacePanel, LayLines y SailingTime
  • Pantalla divida con hasta 6 paneles
  • Wi-Fi integrada
  • Entradas HDMI y de vídeo
  • Conéctate con smartphones, tabletas y puntos de conexión a Internet

Contenido de la caja

  • Protector solar de monitor de 16 pulg. Zeus³ Glass Helm de B&G
  • Embellecedores para MO16
  • Cable adaptador RJ45 - Ethernet

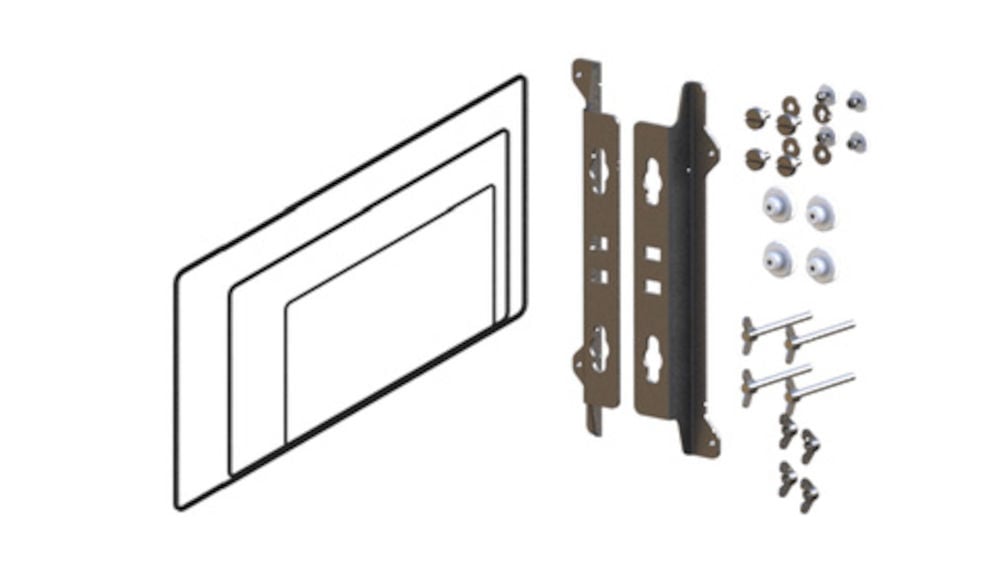

  • Kit de montaje en la parte posterior para monitores MO16/19/24
  • Soporte de fijación de cables MO16/19/24
  • Empalmador de 4 vías de baja pérdida Micro-C NMEA 2000
  • Nodo de alimentación de red N2K-PWR-RD
  • Cable de extensión de red NMEA 2000 de 1,8 m (6 pies)
  • Kit de terminador de red TR-120-KIT

Características técnicas

Resolución de la pantalla
1920x1080
Brillo de la pantalla
1200 nits
Grado de impermeabilidad
IPX6 on the font (when panel mounted correctly with only the front exposed) Rear not waterproof
Rango de temperatura de almacenamiento
"-20°C to +60°C (4°F to 140°F)
Almacenamiento de tarjetas SD
1 Micro SD slot, or use USB Dashmount Card reader MI10 with 2x Micro SD slots. max. 32GB each. >32 GB format to NTFS
Conectividad NMEA 2000
1 x NMEA 2000 Micro-C port, 1 LEN
Tensión de alimentación
10 - 32 V DC
Rango de temperaturas de funcionamiento
-15°C to +55°C (5° F to 131° F)
Almacenamiento interno
16 GB
Tamaño de pantalla
16 inches
Periodo de garantía
2 Years
Vídeo
2x composite video (BNC), 1x high definition video (1080p, HDCP 1.4, HDMI-A), 1x high definition video output (1080p, no HDCP, HDMI-A)
Peso
3.9 kg (8.6 lbs.)
Puertos Ethernet
4 x 100 Mbits/s ports, RJ 45. (Adapt to 5 pin yellow using adapter cable 000-11246-001)
Consumo energético máximo
40 W +- 4 W
Dimensiones An. x Al. x Pr.
400.1 x 260 x 83 mm (15.75 x 10.24 x 3.27") With bracket: 474.9 x 307.5 x 222.5 mm (18.7 x 12.1 x 8.76”)
Seguro para brújula
50 cm (20")
Capacidad recomendada de los fusibles
6 A @ 12 V DC
Waypoints, rutas, tracks
6000 waypoints, 500 Routes with 100 max route points, 50 tracks with up to 12,000 track points.
Ángulos de visión
80° top/bottom, 80° left/right
Modos de gobierno
Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind, *Wind NAV. (*Boat type set to Sail)
Conmutación digital
BEP C-Zone, Naviop
Cumplimiento con la homologación
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Vibración de choque
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Compatibilidad con sondas
External echo sounder module or connection to an MFD with built in echo sounder that can share sonar over Ethernet is required.
GPS
External GPS required
Compatibilidad con radares
Halo Pulse Compression Radar, Broadband Radar, HD Radars
Conectividad para PC
HDMI Video in from a PC
Sentencias de NMEA 0183 compatibles
Input: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Note AIS sentences are not bridged to or from NMEA 2000)Output: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
Cartas compatibles
Insight, Navionics (Gold, NAV+ Platinum+) , C-MAP (MAX N, MAX N+) NV Digital (Raster US Charts)
Bluetooth
Internal
W-Fi para conectividad con los artículos
Internal 802.11b/g/n
Tipo de montaje
Panel or Bracket mount (use optional heavy duty bracket 000-13547-001
AIS
Receive AIS data over NMEA 2000 or NMEA 0183 (AIS is not bridged to N2K)
PGN de NMEA 2000
Receive only59392 ISO Acknowledgement, 59904 ISO Request, 60928 ISO Address Claim, 65285 Temperature with Instance, 65323 Data User Group Request, 65325 Reprogram Status, 65341 Autopilot Mode, 65480 Autopilot Mode, 127245 Rudder, 127251 Rate of Turn, 127257 Attitude, 127488 Engine Parameters, Rapid Update, 127489 Engine Parameters, Dynamic, 127493 Transmission Parameters, Dynamic, 127503 AC input status, 127504 AC Output Status, 127505 Fluid Level, 127506 DC Detailed Status, 127507 Charger Status, 127508 Battery Status, 127509 Inverter Status, 129033 Time & Date, 129038 AIS Class A Position Report, 129039 AIS Class B Position Report, 129040 AIS Class B Extended Position Report, 129794 AIS Class A Static and Voyage Related Data, 129801 AIS Addressed Safety Related Message, 129802 AIS Safety Related Broadcast Message, 129808 DSC Call Information, 129809 AIS Class B “CS” Static Data Report, Part A, 129810 AIS Class B “CS” Static Data Report, Part B, 130313 Humidity, 130314 Actual Pressure, 130576 Small Craft Status, 130842 SimNet DSC Message, 130851 Event Reply, 130817 Product Info, 130820 Reprogram Status, 130832 Fuel Used - High Resolution, 130834 Engine and Tank Configuration, 130838 Fluid Level Warning, 130843 Sonar Status, Frequency and DSP Voltage,Transmit and Receive:61184 Parameter Request/Command, 65289 Trim Tab Insect Configuration, 65291 Backlight Control, 65292 Clear Fluid Level Warnings, 65293 LGC-2000 Configuration, 126208 ISO Command Group Function, 126992 System Time, 126996 Product Info, 127237 Heading/Track Control, 127250 Vessel Heading, 127258 Magnetic Variation, 128259 Speed, Water referenced, 128267 Water Depth, 128275 Distance Log, 129025 Position, Rapid Update, 129026 COG & SOG, Rapid Update, 129029 GNSS Position Data, 129283 Cross Track Error, 129284 Navigation Data, 129539 GNSS DOPs, 129540 GNSS Sats in View, 130074 Route and WP Service - WP List - WP Name & Position, 130306 Wind Data, 130310 Environmental Parameters, 130311 Environmental Parameters, 130312 Temperature, 130577 Direction Data, 130840 Data User Group Configuration, 130845 Parameter Handle, 130850 Event Command, 130831 Suzuki Engine and Storage Device Config, 130835 SetEngineAndTankConfiguration, 130839 Pressure Insect ConfigurationTransmit only65287 Configure Temperature INSOcts, 65290 Paddle Wheel Speed Configuration, 129285 Route/Waypoint Data, 130818 Reprogram Data, 130819 Request Reprogram, 130828 Set Serial Number, 130836 Fluid Level Insect Configuration, 130837 Fuel Flow Turbine Configuration
Meteorología
SiriusXM (USA only), GRIB, Predict Wind
Idiomas
Standard Language Pack: English(US), English(UK), Danish, German, Spanish, Finnish, French, Greek, Icelandic, Italian, Dutch, Norwegian, Portuguese, Swedish. Other Language unlocksAsian Language Pack: English (US), Japanese, Korean, Thai, Chinese, Eastern European Language Pack: English (US), English (UK), Bulgarian, German, Spanish, French, Hebrew, Croatian, Hungarian, Italian, Lithuanian, Latvian, Polish, Slovak, TurkishRussia/Ukraine Language pack: English (US), English(UK), German, Spanish, French, Italian, Russian, UkrainianMiddle Eastern Language Pack: English (US), English (UK), Arabic, German, Spanish, Farsi, French, Italian
Patrones de giro de las maniobras
Tack / Gybe, Depth contour tracking
Interfaz
Touch screen, ZC1 or ZC2 controller via NMEA 2000
Multimedia
via SonicHub2, Fusion Link, *Sirius, **JL Audio. (*USA only, **AUST. & NZ only)
Color de la retroiluminación
White
Piloto automático
Wind*, Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind NAV. (*Boat type set to Sail). Requires STBY button or Controller with STBY button to commission
Cartografía incluida
World basemap
