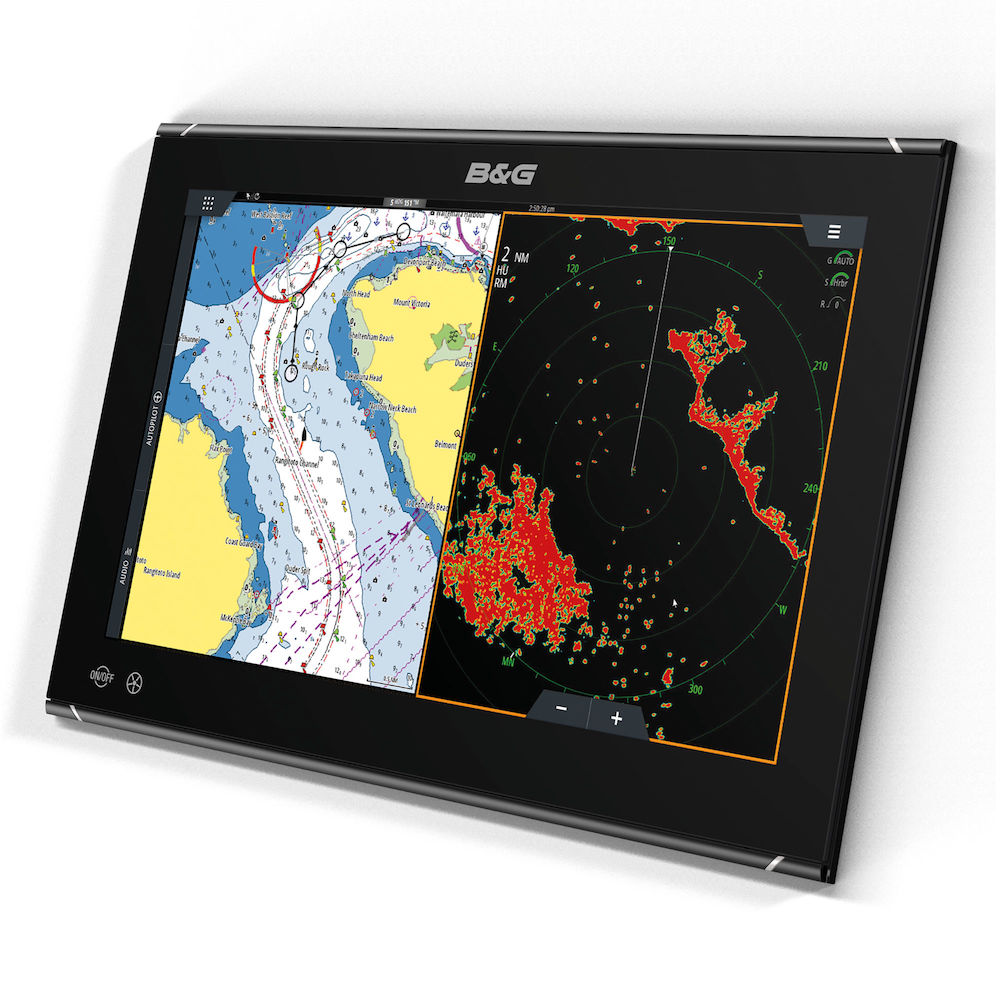

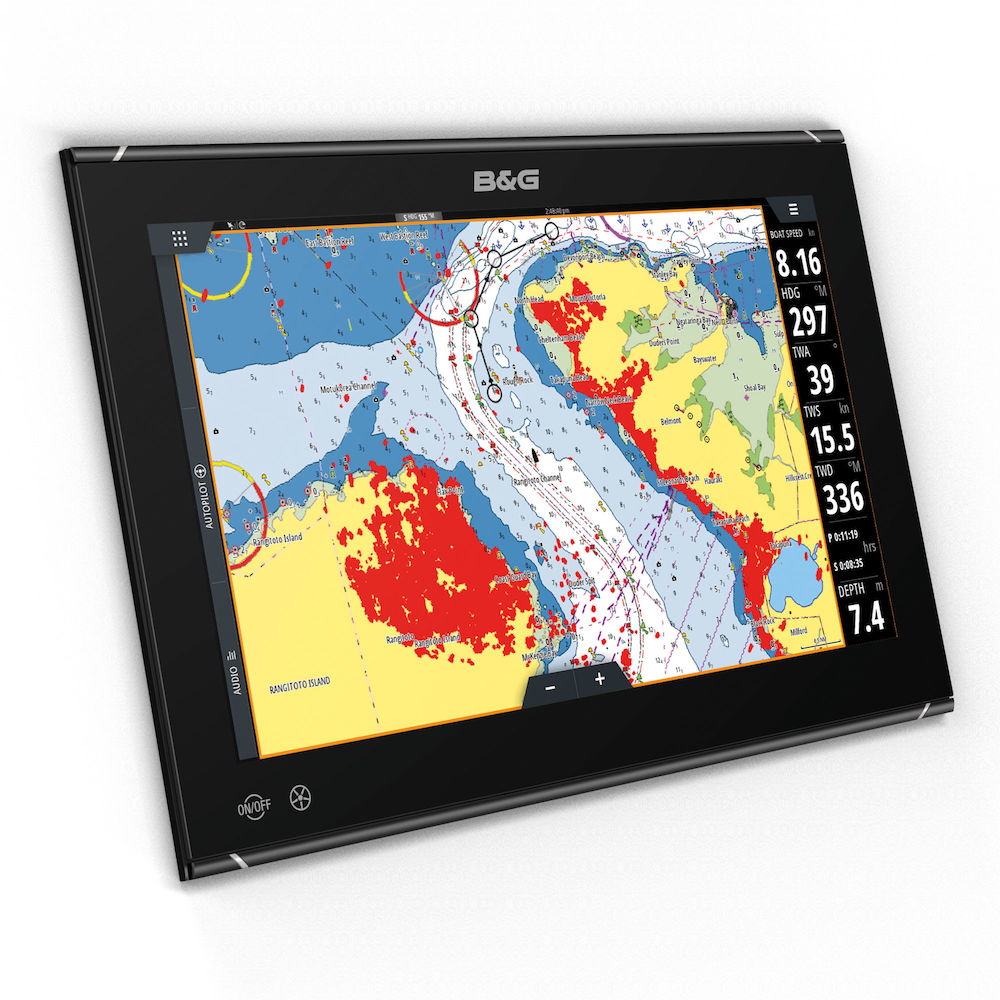

Zeus³S Glass Helm 16 – nur Bildschirm

SKU: 000-15048-001

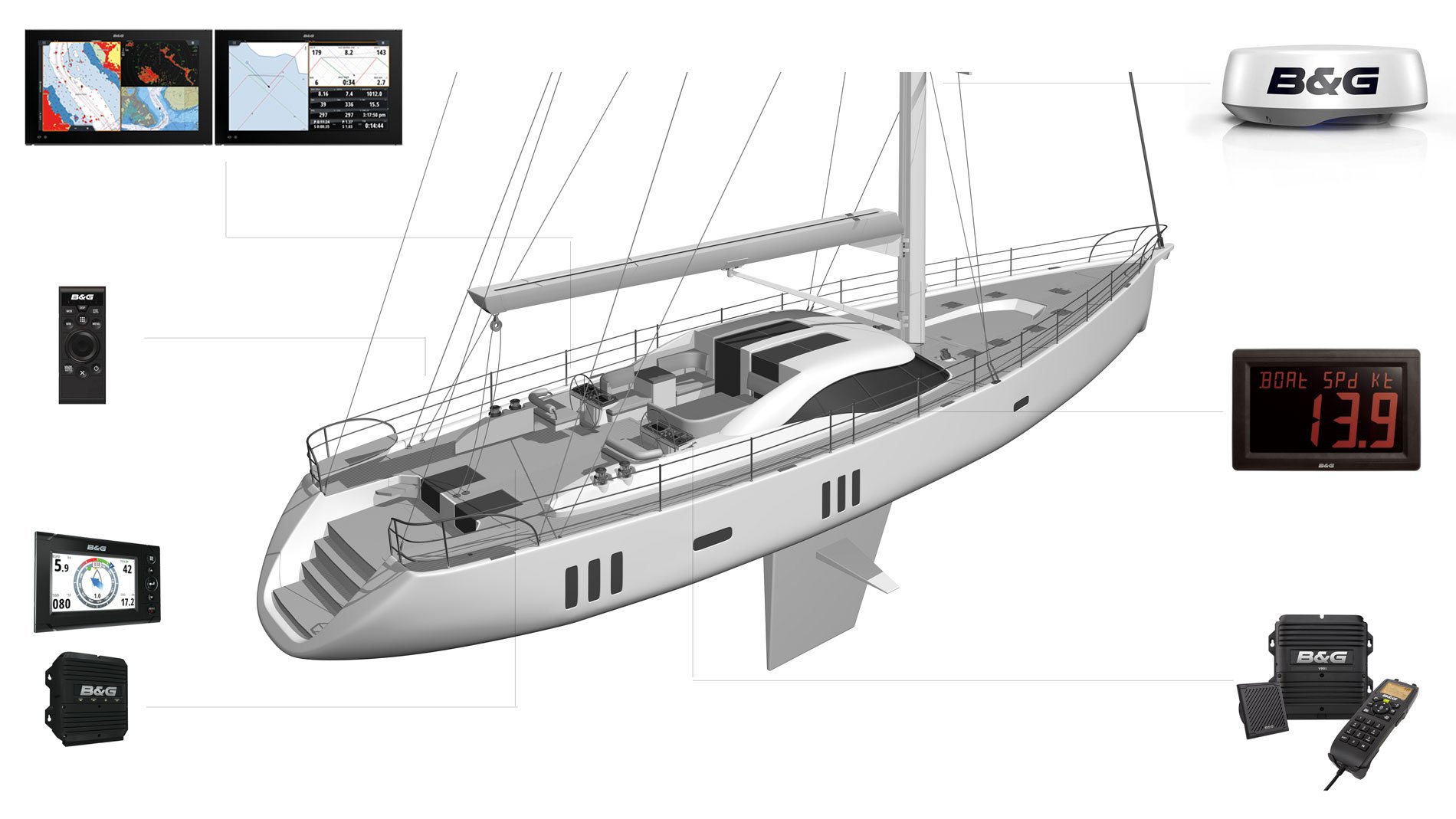

Bauen Sie Ihr Navigationssystem um das Zeus³S Glass Helm-Display herum auf. Der neue iMX 8 Hochleistungsprozessor sorgt für doppelt so schnelle Reaktionszeiten wie das Vorgängermodell, während das Full HD-Display atemberaubende Klarheit bietet. Stellen Sie eine Verbindung mit GPS, Radar, Sonar, Tastensteuerung und weiteren Modulen her, für eine perfekte Navigation an Bord.
x

x

8.493,03 € Inkl. MWST

Überragende Leistung

Das neue Zeus3S Glass Helm-Display ist doppelt so leistungsstark wie die Vorgängerversion und bietet die besten Reaktionszeiten seiner Klasse für unglaublich reibungslose Übergänge. Dank des neuen integrierten Sechskernprozessors iMX 8 erhalten Sie bei Bedarf sofortigen Zugriff auf Segel- und System-Informationen.

Unschlagbar auf Segelbooten

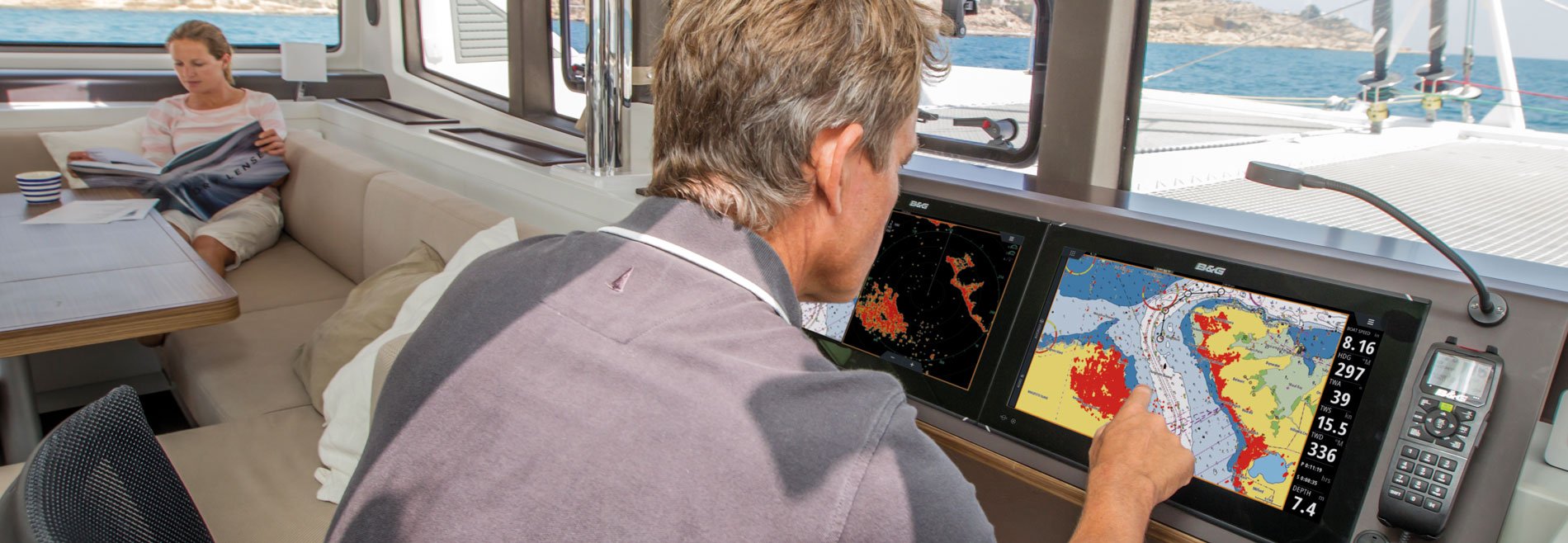

Zeus3S Glass Helm bietet eine perfekte Sicht mit einem extrem hellen Display, das im Breitbildformat mit 16, 19 oder 24 Zoll Bilddiagonale verfügbar ist. Weite Sichtwinkel ermöglichen es Ihnen, den Monitor im Auge zu behalten, selbst wenn Sie eine polarisierte Sonnenbrille tragen. Die Full-HD-Auflösung bietet umwerfende Klarheit sowie die Möglichkeit, bis zu sechs Bereiche gleichzeitig in einem geteilten Bildschirm-Layout anzuzeigen. Navigieren Sie auf Karten und verwenden Sie Segelfunktionen wie RacePanel und SailSteer. Gleichzeitig können Sie alle angeschlossenen Systeme, wie z. B. Autopilot, Radar und Sonar, mit einer einzigen Berührung anzeigen.


Vollständig vernetzt

Die integrierte Wireless-Konnektivität verbindet Zeus3S Glass Helm mit Ihren mobilen Geräten und ermöglicht dadurch die Fernanzeige und -steuerung; ebenso können Software-Upgrades über jeden Wireless-Hotspot problemlos vorgenommen werden. Kabelgebundenes Ethernet, NMEA 2000® und J1939-Netzwerkprotokolle bieten annähernd unbegrenzte Integrationsmöglichkeiten, von schiffsweiten Anzeigesystemen bis zu Radar, Sonar, Autopilot u. v. m.


Produktmerkmale

  • Das bisher schnellste/reaktionsfähigste B&G-System
  • Breitbild-Displays (16 Zoll/19 Zoll/24 Zoll) – alle in Full HD 1920x1080
  • Erstklassige Sichtbarkeit aus allen Winkeln mit und ohne polarisierte Brille
  • Anschluss an die Leistungsnetzwerkmodule von B&G für ultimative Offshore-Performance: Halo Radar, Autopilot, ForwardScan™, NMEA 2000 und 0183, integrierte Pilotsteuerung
  • Umfassende Segelfunktionen: SailSteer, PredictWind, RacePanel, LayLines und SailingTime
  • 6-Wege-Display-Aufteilung
  • Integriertes WLAN
  • HDMI- und Videoeingänge
  • Verbindung mit Smartphones, Tablets und WLAN-Hotspots

Lieferumfang

  • NMEA 2000 Micro-C verlustarme 4-Wege-Verbindung
  • N2K-PWR-RD-Netzwerk-Leistungsknoten
  • TR-120-KIT-Netzwerk-Abschlussset
  • NMEA 2000-Netzwerkverlängerungskabel 6 Fuß
  • RJ45 – Ethernet-Adapterkabel
  • MO16/19/24-Kabelhalterung
  • Montagehalterungssatz für MO16/19/24-Monitore, hinten
  • MO16-Blenden
  • B&G Zeus³ Glass Helm-16-Zoll-Monitor-Sonnenschutz

Technische Daten

Anzeigeauflösung
1920x1080
Bildschirmhelligkeit
1200 nits
Bewertung Wasserdichtheit
IPX6 on the font (when panel mounted correctly with only the front exposed) Rear not waterproof
Lagertemperaturbereich
"-20°C to +60°C (4°F to 140°F)
SD- Kartenspeicher
1 Micro SD slot, or use USB Dashmount Card reader MI10 with 2x Micro SD slots. max. 32GB each. >32 GB format to NTFS
NMEA 2000 Konnektivität
1 x NMEA 2000 Micro-C port, 1 LEN
Versorgungsspannung
10 - 32 V DC
Betriebstemperaturbereich
-15°C to +55°C (5° F to 131° F)
Interner Speicher
16 GB
Display- Größe
16 inches
Garantie- Zeitraum
2 Years
Video
2x composite video (BNC), 1x high definition video (1080p, HDCP 1.4, HDMI-A), 1x high definition video output (1080p, no HDCP, HDMI-A)
Gewicht
3.9 kg (8.6 lbs.)
Ethernet- Ports
4 x 100 Mbits/s ports, RJ 45. (Adapt to 5 pin yellow using adapter cable 000-11246-001)
Max. Stromverbrauch
40 W +- 4 W
Abmessungen (L x B x H)
400.1 x 260 x 83 mm (15.75 x 10.24 x 3.27") With bracket: 474.9 x 307.5 x 222.5 mm (18.7 x 12.1 x 8.76”)
Kompasssicher
50 cm (20")
Empfohlener Sicherungswert
6 A @ 12 V DC
Wegpunkte, Routen und Tracks
6000 waypoints, 500 Routes with 100 max route points, 50 tracks with up to 12,000 track points.
Ablesewinkel
80° top/bottom, 80° left/right
Steuermodi
Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind, *Wind NAV. (*Boat type set to Sail)
Digitale Schaltungen
BEP C-Zone, Naviop
Zulassungen Konformität
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Stoßschwingung
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Kompatibel mit Sonar
External echo sounder module or connection to an MFD with built in echo sounder that can share sonar over Ethernet is required.
GPS
External GPS required
Kompatibel mit Radar
Halo Pulse Compression Radar, Broadband Radar, HD Radars
PC- Konnektivität
HDMI Video in from a PC
NMEA 0183- Datenformat unterstützt
Input: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Note AIS sentences are not bridged to or from NMEA 2000)Output: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
Kartenunterstützung
Insight, Navionics (Gold, NAV+ Platinum+) , C-MAP (MAX N, MAX N+) NV Digital (Raster US Charts)
Bluetooth
Internal
Artikel Konnektivität Wi Fi
Internal 802.11b/g/n
Montagetyp
Panel or Bracket mount (use optional heavy duty bracket 000-13547-001
AIS
Receive AIS data over NMEA 2000 or NMEA 0183 (AIS is not bridged to N2K)
N2K PG Ns
Receive only59392 ISO Acknowledgement, 59904 ISO Request, 60928 ISO Address Claim, 65285 Temperature with Instance, 65323 Data User Group Request, 65325 Reprogram Status, 65341 Autopilot Mode, 65480 Autopilot Mode, 127245 Rudder, 127251 Rate of Turn, 127257 Attitude, 127488 Engine Parameters, Rapid Update, 127489 Engine Parameters, Dynamic, 127493 Transmission Parameters, Dynamic, 127503 AC input status, 127504 AC Output Status, 127505 Fluid Level, 127506 DC Detailed Status, 127507 Charger Status, 127508 Battery Status, 127509 Inverter Status, 129033 Time & Date, 129038 AIS Class A Position Report, 129039 AIS Class B Position Report, 129040 AIS Class B Extended Position Report, 129794 AIS Class A Static and Voyage Related Data, 129801 AIS Addressed Safety Related Message, 129802 AIS Safety Related Broadcast Message, 129808 DSC Call Information, 129809 AIS Class B “CS” Static Data Report, Part A, 129810 AIS Class B “CS” Static Data Report, Part B, 130313 Humidity, 130314 Actual Pressure, 130576 Small Craft Status, 130842 SimNet DSC Message, 130851 Event Reply, 130817 Product Info, 130820 Reprogram Status, 130832 Fuel Used - High Resolution, 130834 Engine and Tank Configuration, 130838 Fluid Level Warning, 130843 Sonar Status, Frequency and DSP Voltage,Transmit and Receive:61184 Parameter Request/Command, 65289 Trim Tab Insect Configuration, 65291 Backlight Control, 65292 Clear Fluid Level Warnings, 65293 LGC-2000 Configuration, 126208 ISO Command Group Function, 126992 System Time, 126996 Product Info, 127237 Heading/Track Control, 127250 Vessel Heading, 127258 Magnetic Variation, 128259 Speed, Water referenced, 128267 Water Depth, 128275 Distance Log, 129025 Position, Rapid Update, 129026 COG & SOG, Rapid Update, 129029 GNSS Position Data, 129283 Cross Track Error, 129284 Navigation Data, 129539 GNSS DOPs, 129540 GNSS Sats in View, 130074 Route and WP Service - WP List - WP Name & Position, 130306 Wind Data, 130310 Environmental Parameters, 130311 Environmental Parameters, 130312 Temperature, 130577 Direction Data, 130840 Data User Group Configuration, 130845 Parameter Handle, 130850 Event Command, 130831 Suzuki Engine and Storage Device Config, 130835 SetEngineAndTankConfiguration, 130839 Pressure Insect ConfigurationTransmit only65287 Configure Temperature INSOcts, 65290 Paddle Wheel Speed Configuration, 129285 Route/Waypoint Data, 130818 Reprogram Data, 130819 Request Reprogram, 130828 Set Serial Number, 130836 Fluid Level Insect Configuration, 130837 Fuel Flow Turbine Configuration
Wetter
SiriusXM (USA only), GRIB, Predict Wind
Sprachen
Standard Language Pack: English(US), English(UK), Danish, German, Spanish, Finnish, French, Greek, Icelandic, Italian, Dutch, Norwegian, Portuguese, Swedish. Other Language unlocksAsian Language Pack: English (US), Japanese, Korean, Thai, Chinese, Eastern European Language Pack: English (US), English (UK), Bulgarian, German, Spanish, French, Hebrew, Croatian, Hungarian, Italian, Lithuanian, Latvian, Polish, Slovak, TurkishRussia/Ukraine Language pack: English (US), English(UK), German, Spanish, French, Italian, Russian, UkrainianMiddle Eastern Language Pack: English (US), English (UK), Arabic, German, Spanish, Farsi, French, Italian
Manöver- Wendemuster
Tack / Gybe, Depth contour tracking
Schnittstelle
Touch screen, ZC1 or ZC2 controller via NMEA 2000
Multimedia
via SonicHub2, Fusion Link, *Sirius, **JL Audio. (*USA only, **AUST. & NZ only)
Hintergrundbeleuchtung Farbe
White
Autopilot
Wind*, Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind NAV. (*Boat type set to Sail). Requires STBY button or Controller with STBY button to commission
Kartografie inklusive
World basemap
