ForwardScan og Ekkolodd

Se hva som ligger foran vannet med B&G ForwardScan fremtidsrettede Sonar

Se alle ForwardScan produkter

ForwardScan®-komponenter

ForwardScan®-omformere kobles rett inn i Vulcan- og Zeus³-seriekartplottere, slik at du umiddelbart får informasjon om hva som ligger foran fartøyet.

Du kan legge ForwardScan® til Zeus²-, Zeus² Glass Helm- og Zeus³-Glass Helm-systemer med en plug-and-play SonarHub-lydmodul.


Kartplotter

B&G Vulcan- og Zeus³-kartplottere støtter en ForwardScan®-omformer som kan kobles rett inn.


ForwardScan®-omformer

ForwardScan®-omformere finnes i to størrelser: Med standard og lang stamme. Begge leveres med en gjennomgående rørdel i rustfritt stål.

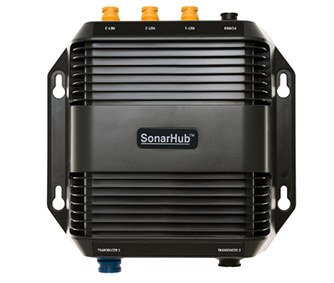

Sonarhub

MFD-er for Zeus², Zeus² Glass Helm og Zeus3 Glass Helm må ha en ekstra plug and play SonarHub. Vulcan og Zeus³-MFD-er trenger også en SonarHub dersom det kreves en kabel på mer enn 12 m.

Se fremover

B&Gs prisbelønte ForwardScan®s fremtidsrettede ekkolodd viser hva som ligger under vann foran båten, med informasjon om dybden som kommer, og er den ideelle følgesvennen når du skal utforske lite kartlagte og ukjente ankringsplasser.

Pittman-prisen for innovasjon

ForwardScan ble tildelt en Pittmans Innovation-pris av SAIL-magasinet i 2015. Dommerne skrev: «B&G har i så stor grad forbedret aspektene ved denne teknologien, at den nesten er blitt for enkel ...»

«ForwardScan er mye raskere enn tidligere FLS-systemer, slik at du får umiddelbar tilbakemelding når du manøvrerer deg gjennom hindringer, med den 15-graders brede og 90-graders høye fremoverstrålen. I tillegg arbeider ForwardScans algoritmer kontinuerlig for å fylle ut de ellers utilstrekkelige og vanskelige rådataene, til en levende bunnlinje som er enkel å lese. ForwardScan kan også vises i et kartvindu som som en kjegleformet styrekurslinje, som er fargekodet og som valgfritt kan aktiveres på dybdene sett i strålen. Ikke minst er det ganske enkelt å installere en B&G ForwardScan, da det kun krever en plug-and-play Sonar Hub og omformer.»



Se fremover med ForwardScan®

ForwardScan® er en god hjelp mot å kjøre på grunn, og et uvurderlig verktøy for å finne sikre ankerplasser.

ForwardScan®-omformeren driftes ved 180 kHz for å redusere interferens fra tradisjonelle 200 kHz-ekkolodd og gir følgende:

• Maksimal forovervisning på 8x gjeldende dybde, du kan for eksempel se 24 m foran deg ved 3 m dybde.• Nominal forward view of 4-5X your current depth e.g. At 3 m (10 ft) depth, see 12-15 m (40-50 ft) ahead.

•Nominell forovervisning på 4–5x gjeldende dybde, du kan for eksempel se 12–15 m foran deg ved 3 m dybde.

Integrering av multifunksjonsdisplay

ForwardScan® kobles raskt og enkelt til Vulcan*-serieskjermer via ekkoloddporten, uten behov for ekstra maskinvare. På Zeus² og Zeus² Glass Helm-systemer kan ForwardScan® kobles til via en valgfri SonarHub-ekkoloddmodul.

*Vulcan 7-modeller fra før 2016 (delenummer: 000-12213-001) er ikke ForwardScan®-kompatible.

Bunnfargesporing

Bunnfargesporing gir en grundig 2D-gjengivelse av bunnen foran fartøyet i en lettforståelig visning uten støy. Ta raske og velinformerte navigasjonsavgjørelser, uten at du trenger å tolke de individuelle informasjonspunktene som sendes tilbake av ekkoloddet

Kurslinjevisning

Kurslinjevisning integrerer dybdedata fra ForwardScan® med frontlinjen på navigasjonskjermbildet på ditt multifunksjonsdisplay fra B&G. Linjen er fargekodet i segmenter for å representere dypt, middels og grunt vann, med dybdeområder som kan tilpasses til båtens kjøldybde.

Enkel installasjon

ForwardScan kan installeres på nesten alle fartøy, med en 50,8 mm hylse i rustfritt stål gjennom skroget. Braketten passer 25,4 mm tykke skrog ved 12 grader skrogvinkel, eller 19 mm tykke skrog ved 20 graders vinkel.

Et forhåndinstalleringssett (tilleggsutstyr) inkluderer bare hylse og blindplugg, slik at båtbyggerne kan tilby ForwardScan som oppgraderingsalternativ. En ForwardScan-omformer kan deretter legges til av forhandleren eller kunden, selv etter at båten er sjøsatt.
