Bare Zeus³ Glass Helm 24-skjerm

Lagerenhet: 000-14011-001

Den superstore skjermen på Zeus3 Glass Helm 24 i full HD er en perfekt match for verdens beste superseilbåter og store flerskrog.
NOK 123.280 kr Inkludert MVA

Särskilda seglingsfunktioner för fritidssegling eller kappsegling.

Dra nytta av B&G's prisbelönta seglingsfunktioner på Zeus3s stora skärmar för att få ut mesta möjliga av din tid på sjön.

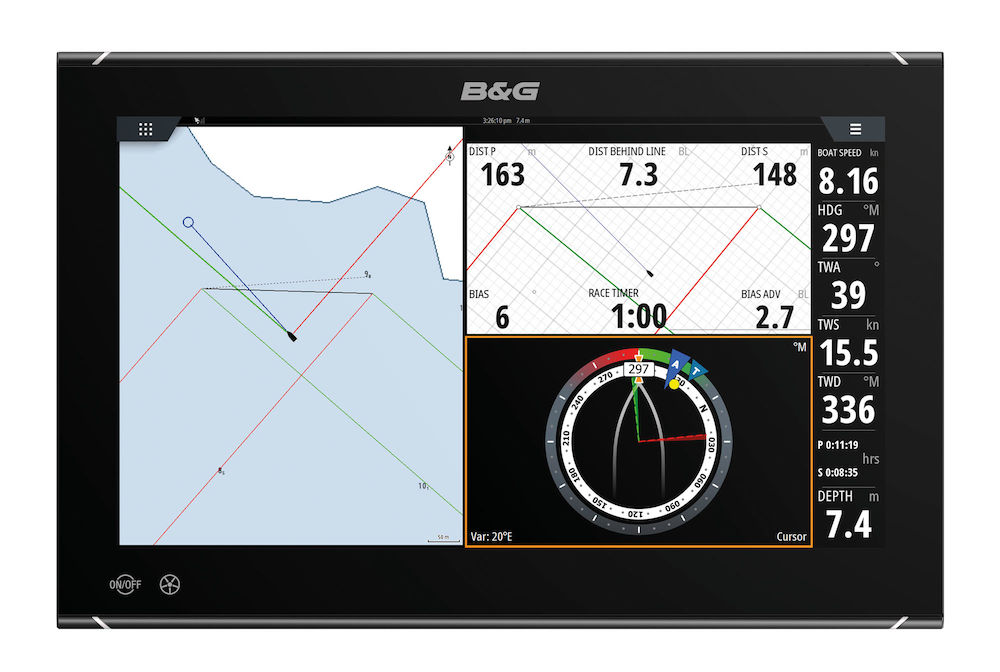

SailSteer

Med B&G's prisbelönta SailSteer-sida vet du exakt vad som händer i din omgivning. En lättläst skärm ger dig all information du behöver med ett ögonkast – vind, båtens hastighet, tidvatten, kurs, kurs över grund, laylines och waypoints, allt på en intuitiv display.

RacePanel

Vinn mer med RacePanel – dra nytta av funktioner som tidigare bara varit tillgängliga för proffsnavigatörer. Startlinjeskärmen visar en grafisk representation av starten med information om laylines, tidvatten, tid och avstånd till linjen alltid synlig. Använd den kraftfulla funktionen Framförhållning för att be om gipp eller segelbyte långt innan dina konkurrenter ens har noterat att vinden har växlat.
Navionics SailSteer Overlay Chart2_EMEA copy.jpg_11717.jpg

Laylines

Optimera tiden du seglar i motvind med B&G:s laylineteknik. Laylines beräknar den bästa tiden att slå i en etapp med motvind, vilket garanterar att du slår på rätt plats varje gång. Zeus3 Glass Helm beräknar tidvattnets påverkan på laylines och visar historiska vindväxlingar för att ge dig all information du behöver för att komma till waypoint så snabbt som möjligt.
Navionics Chart with SailSteer page_EMEA.jpg_11716.jpg

Seglingstid

Planera effektivt med Seglingstid. Våra plottrar beräknar tid och återstående sträcka till en waypoint – även när du seglar i motvind. Se den återstående tiden på varje slag tills du når waypoint och identifiera det snabbaste sättet att nå din destination.

Enkelt att utöka ditt nätverk

Gör Zeus 3 Glass Helm ännu mer kapabel genom att bygga ut nätverket ombord och dra nytta av:


H5000- och WTP3-kontroll

Anslut till H5000- och WTP3-instrument för att ta full kontroll över dina data ombord. Hantera inställningar och kalibreringar från Zeus 3 Glass Helm-displayerna och dra nytta av noggrannheten och insikterna som erbjuds av världens bästa seglingsinstrument.

ForwardScan

Undvik enkelt farliga farvatten och faror på havsbotten genom att lägga ForwardScan som ger en tvådimensionell realtidsvy över bottenområdet framför båten. Navigera i grunda ankringsområden och dåligt kartlagda områden med ro i sinnet och känn till vad som väntar framför båten med användardefinierade larm och säkerhetsdjup.

SonicHub

Lägg till en SonicHub för att ta kontroll över din underhållning ombord från Zeus3 Glass Helm-displayen. Med inbyggd Bluetooth kan du strömma musik från din smartphone eller surfplatta och lyssna på musik på ett USB-minne eller AM/FM-radio. Styr allt inklusive volym och individuella zoner från Zeus3-displayen.

Nøkkelfunksjoner

  • Med en stor og svært lyssterk full HD-skjerm med  vid vinkel, hel glassflate og lav profil ser du enkelt hva som står på skjermen, uansett forholdene
  • Planlegg ruter, legg til veipunkter eller juster kursen og innstillingene ved hjelp av den brukervennlige berøringsskjermen eller Zeus-kontrolleren (påkrevd)
  • Få mer ut av seilingen med dedikerte seilfunksjoner fra B&G for fritidsturer eller båt-race: SailSteer, SailingTime, RacePanel,   Legglinje
  • God integrering med systemer om bord, inkludert Broadband Radar™, ForwardScan™, instrumenter, B&G-autopiloter, underholdning og digitale bryterstyringssystemer
  • Kraftig, innebygd prosessor (egen svarteboks er ikke nødvendig)
  • Integrert Wi-Fi for enkel tilgang til kart og programvareoppdateringer
  • Velg blant et stort utvalg kart, inkludert C-MAP og Navionics®
  • Enkel nettverkstilkobling og integrering med NMEA 2000®

Hva inneholder esken?

  • Micro-C fireveis spleiser med lavt inngangstap for NMEA 2000
  • N2K-PWR-RD Nettverksstrømnode
  • TR-120-KIT sett med nettverksterminatorer
  • 1,8 meters skjøtekabel for NMEA 2000-nettverk
  • RJ45 – Ethernet-adapterkabel
  • MO16/19/24 kabellåsebrakett
  • Sett for bakre monteringsbrakett for MO16/19/24-monitorer
  • MO24 skyggedeksler
  • Soldeksel for B&G Zeus³ Glass Helm 24" skjerm

Spesifikasjoner

Skjerm
Farge på bakgrunnsbelysning
White
Lysstyrke på skjermen
1200 nits
Skjermoppløsning
1920x1080
Skjermstørrelse
24 inches
Visningsvinkler
80° top/bottom, 80° left/right
Tilkobling
Blåtann
Internal
Elementtilkobling Wi- Fi
Internal 802.11b/g/n
Ethernet-porter
4 x 100 Mbits/s ports, RJ 45. (Adapt to 5 pin yellow using adapter cable 000-11246-001)
Lagring på SD-kort
1 Micro SD slot, or use USB Dashmount Card reader MI10 with 2x Micro SD slots. max. 32GB each. >32 GB format to NTFS
N2K PGN-er
Receive only59392 ISO Acknowledgement, 59904 ISO Request, 60928 ISO Address Claim, 65285 Temperature with Instance, 65323 Data User Group Request, 65325 Reprogram Status, 65341 Autopilot Mode, 65480 Autopilot Mode, 127245 Rudder, 127251 Rate of Turn, 127257 Attitude, 127488 Engine Parameters, Rapid Update, 127489 Engine Parameters, Dynamic, 127493 Transmission Parameters, Dynamic, 127503 AC input status, 127504 AC Output Status, 127505 Fluid Level, 127506 DC Detailed Status, 127507 Charger Status, 127508 Battery Status, 127509 Inverter Status, 129033 Time & Date, 129038 AIS Class A Position Report, 129039 AIS Class B Position Report, 129040 AIS Class B Extended Position Report, 129794 AIS Class A Static and Voyage Related Data, 129801 AIS Addressed Safety Related Message, 129802 AIS Safety Related Broadcast Message, 129808 DSC Call Information, 129809 AIS Class B “CS” Static Data Report, Part A, 129810 AIS Class B “CS” Static Data Report, Part B, 130313 Humidity, 130314 Actual Pressure, 130576 Small Craft Status, 130842 SimNet DSC Message, 130851 Event Reply, 130817 Product Info, 130820 Reprogram Status, 130832 Fuel Used - High Resolution, 130834 Engine and Tank Configuration, 130838 Fluid Level Warning, 130843 Sonar Status, Frequency and DSP Voltage,Transmit and Receive:61184 Parameter Request/Command, 65289 Trim Tab Insect Configuration, 65291 Backlight Control, 65292 Clear Fluid Level Warnings, 65293 LGC-2000 Configuration, 126208 ISO Command Group Function, 126992 System Time, 126996 Product Info, 127237 Heading/Track Control, 127250 Vessel Heading, 127258 Magnetic Variation, 128259 Speed, Water referenced, 128267 Water Depth, 128275 Distance Log, 129025 Position, Rapid Update, 129026 COG & SOG, Rapid Update, 129029 GNSS Position Data, 129283 Cross Track Error, 129284 Navigation Data, 129539 GNSS DOPs, 129540 GNSS Sats in View, 130074 Route and WP Service - WP List - WP Name & Position, 130306 Wind Data, 130310 Environmental Parameters, 130311 Environmental Parameters, 130312 Temperature, 130577 Direction Data, 130840 Data User Group Configuration, 130845 Parameter Handle, 130850 Event Command, 130831 Suzuki Engine and Storage Device Config, 130835 SetEngineAndTankConfiguration, 130839 Pressure Insect ConfigurationTransmit only65287 Configure Temperature INSOcts, 65290 Paddle Wheel Speed Configuration, 129285 Route/Waypoint Data, 130818 Reprogram Data, 130819 Request Reprogram, 130828 Set Serial Number, 130836 Fluid Level Insect Configuration, 130837 Fuel Flow Turbine Configuration
NMEA 0183-meldinger støttes
Input: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Note AIS sentences are not bridged to or from NMEA 2000)Output: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
NMEA 2000-tilkobling
1 x NMEA 2000 Micro-C port, 1 LEN
PC-tilkobling
HDMI Video in from a PC
Video
2x composite video (BNC), 1x high definition video (1080p, HDCP 1.4, HDMI-A), 1x high definition video output (1080p, no HDCP, HDMI-A)
Autopilot
Manøvrer svingmønstre
Tack / Gybe, Depth contour tracking
Styremodi
Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind, *Wind NAV. (*Boat type set to Sail)
Godkjenninger
Samsvar med godkjenninger
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Elektrisk
Anbefalt nominell verdi for sikring
10 A @ 12 V DC
Forsyningsspenning
10 - 32 V DC
Strømforbruk maks.
80 W +- 4 W
Miljø
Driftstemperatur
-15°C to +55°C (5° F to 131° F)
Klassifisering for vanntetthet
IPX6 on the font (when panel mounted correctly with only the front exposed) Rear not waterproof
Støtvibrasjon
CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002 EN 300 440-2, V1.4.1
Temperaturområde for lagring
"-20°C to +60°C (4°F to 140°F)
GPS
GPS-mottakerkanaler
N/A
Korrigering
N/A
Oppdateringsfrekvens
N/A
Posisjonsnøyaktighet
N/A
Tid til første posisjon
N/A
MFD
AIS
Receive AIS data over NMEA 2000 Or NMEA 0183 (AIS is not bridged to N2K)
Autopilot
Wind*, Auto, Nav., No Drift, Follow up, Non-follow up, Standby, *Wind NAV. (*Boat type set to Sail). Requires STBY button or Controller with STBY button to commission
Digital bryterstyring
BEP C-Zone, Naviop
Ekkoloddkompatibilitet
External echo sounder module or connection to an MFD with built in echo sounder that can share sonar over Ethernet is required.
GPS
External GPS required
Kartografi inkludert
World basemap
Multimedia
via SonicHub2, Fusion Link, *Sirius, **JL Audio. *USA only, **AUST. & NZ only)
Veipunkt, Ruter, Spor
6000 waypoints, 500 Routes with 100 max route points, 50 tracks with up to 12,000 track points.
Vær
SiriusXM (USA only), GRIB, Predict Wind
Fysisk
Monteringstype
Panel or Bracket mount (use optional heavy duty bracket 000-13547-001
Mål H x B x D
625.1 x 386 x 83 mm (24.61 x 15.29 x 3.27“) With bracket: 648.9 x 388.5 x 212.5 mm (25.55 x 15.29 x 8.37“)
Sikkert for kompass
50 cm (20")
Vekt
7.8 kg (17.2 lbs.)
Andre
Garantiperiode
2 Years
Grensesnitt
Touch screen, ZG1 or ZG2 controller via NMEA 2000
Språk
Standard Language Pack: English (US), English (UK), Danish, German, Spanish, Finnish, French, Greek, Icelandic, Italian, Dutch, Norwegian, Portuguese, Swedish. Other Language unlocks: Asian Language Pack: English (US), Japanese, Korean, Thai, Chinese. Eastern European Language Pack: English (US), English (UK), Bulgarian, German, Spanish, French, Hebrew, Croatian, Hungarian, Italian, Lithuanian, Latvian, Polish, Slovak, Turkish. Russia/Ukraine Language pack: English (US), English(UK), German, Spanish, French, Italian, Russian, Ukrainian. Middle Eastern Language Pack: English (US), English (UK), Arabic, German, Spanish, Farsi, French, Italian
