Come aggiungere un chartplotter Vulcan a qualsiasi imbarcazione

Indipendentemente dalla strumentazione che hai, questo inverno regala un upgrade alla tua imbarcazione e aggiungi un chartplotter Vulcan per avere funzionalità di navigazione pluripremiate, un display chiaro e nitido e un eccellente rapporto costi-benefici.

La pluripremiata serie Vulcan di B&G è costituita da chartplotter versatili e di facile utilizzo con funzionalità multi-touch e pinch-to zoom con display da 7", 9" o 12". Ricco di funzioni innovative per i velisti, Vulcan si integra perfettamente con la strumentazione di bordo consentendo di usufruire di straordinarie funzionalità, tra cui SailSteer e SailingTime.

Facile da montare

Aggiungere un chartplotter Vulcan all'imbarcazione non potrebbe essere più facile. Esiste una vasta gamma di opzioni di montaggio: la staffa cardanica inclusa permette di montare il chartplotter su qualsiasi superficie verticale, orizzontale o persino in sospensione, utilizzando solo quattro viti. È anche possibile montarlo a incasso per un'installazione elegante e sobria adatta a qualsiasi imbarcazione.


Collocare con cura il modello per il montaggio nella posizione desiderata per l'unità


Utilizzando una fresa piatta adeguata, praticare un foro il cui raggio sarà quello degli angoli


Usare una sega per unire gli angoli e completare il taglio


Montare il Vulcan utilizzando le quattro viti in dotazione, aggiungere l'alimentazione e iniziare a utilizzare il chartplotter

Basta aggiungere l'alimentazione

Non devi far altro che aggiungere l'alimentazione al nuovo Vulcan per avere un chartplotter facile da usare con ricevitore GPS interno da 10 Hz, touchscreen nitido visibile anche al sole, menu intuitivi. Vulcan supporta la cartografia di provider che includono C-Map e Navionics. Inserisci facilmente waypoint e rotte e puoi visualizzare dati GPS, distanza waypoint SOG; COG, direzione ed ETA. Per maggiore funzionalità, è possibile aggiungere sensori, radar a banda larga, AIS e anche ForwardScan - ma il Vulcan funzionerà subito perfettamente con un semplice alimentatore.

Facile integrazione

Con l'aggiunta di Vulcan alla tua rete di strumenti potrai usufruire delle pluripremiate funzioni di navigazione di B&G. Vulcan è progettato per un collegamento perfetto tramite NMEA2000, ma è possibile collegarlo alla maggior parte delle reti di strumenti esistenti di qualsiasi marchio. Ecco come fare.

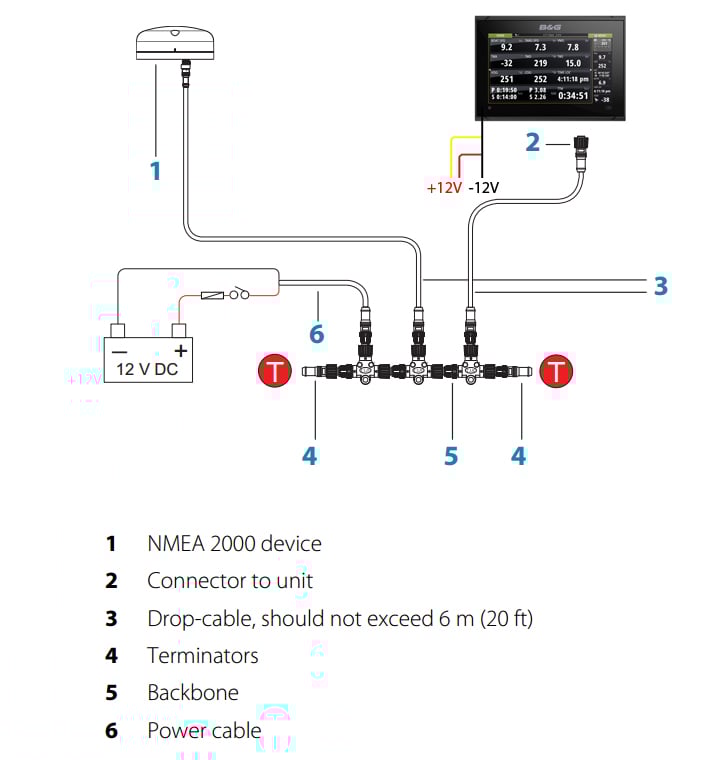

Aggiunta di Vulcan a una rete NMEA2000

Ti basta aggiungere un raccordo a T e un cavo di derivazione alla rete NMEA2000 per collegare il Vulcan, quindi aggiungi l'alimentazione a 12 V e sei pronto per partire. Una rete è costituita da una dorsale dalla quale partono i singoli cavi di derivazione che collegano ciascuno strumento o dispositivo. L'alimentazione a 12 V viene fornita tramite un cavo di alimentazione e ogni estremità deve terminare con un connettore maschio di chiusura terminale. Le connessioni vengono effettuate utilizzando semplici connettori Micro-C, cosa che rende estremamente facile la creazione di una rete.

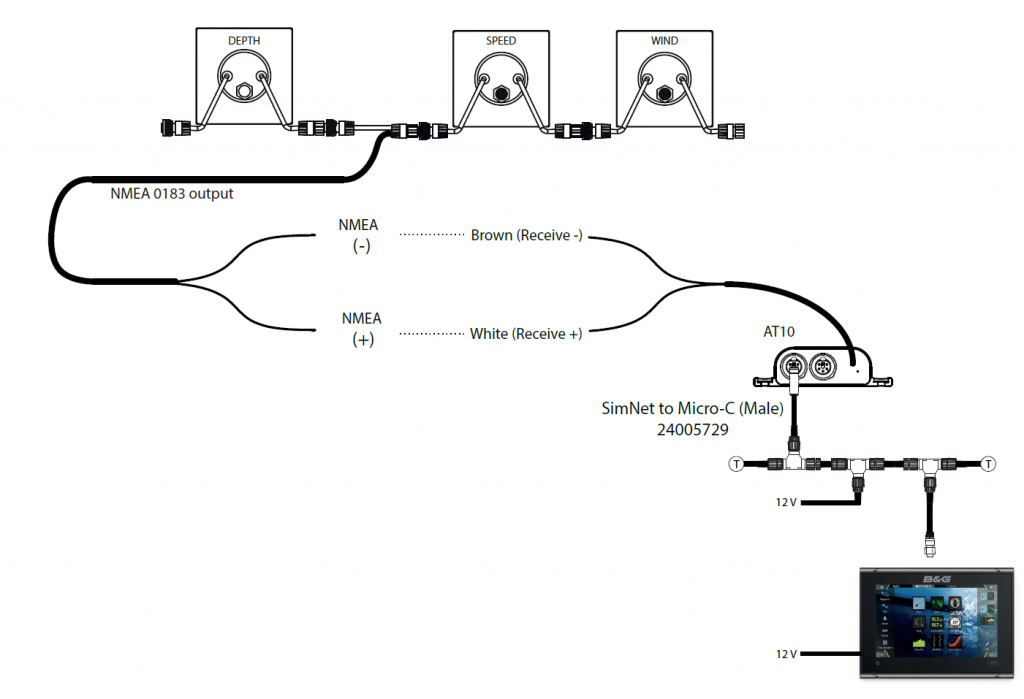

Aggiunta di Vulcan agli strumenti NMEA 0183

Aggiungendo alcuni semplici componenti che convertono NMEA0183 in NMEA2000, è possibile aggiungere un chartplotter B&G Vulcan agli strumenti dell'imbarcazione. I chartplotter Vulcan non hanno una porta NMEA0183, pertanto servirà un dispositivo gateway come Navico AT10 per convertire i dati provenienti dai sensori in NMEA2000, rendendoli così leggibili per il nuovo chartplotter Vulcan e per gli eventuali altri dispositivi compatibili sulla rete NMEA 2000. Vedere i cavi compatibili nella parte inferiore di questa pagina.

Aggiungi Vulcan agli strumenti SeaTalk

Aggiungendo alcuni semplici componenti che convertono SeaTalk in NMEA2000, è possibile aggiungere un chartplotter B&G Vulcan all'imbarcazione. Sarà necessario un convertitore da Seatalk a SeatalkNG e un connettore da Seatalk a Micro-C per convertire i dati provenienti dagli strumenti ST60 esistenti in NMEA2000, rendendoli leggibili per il nuovo chartplotter Vulcan. Se gli strumenti sono connessi tramite SeatalkNG, servirà solo un cavo convertitore per consentire al Vulcan di comunicare con la dorsale di rete. SeaTalk e SeatalkNG sono marchi di Raymarine.

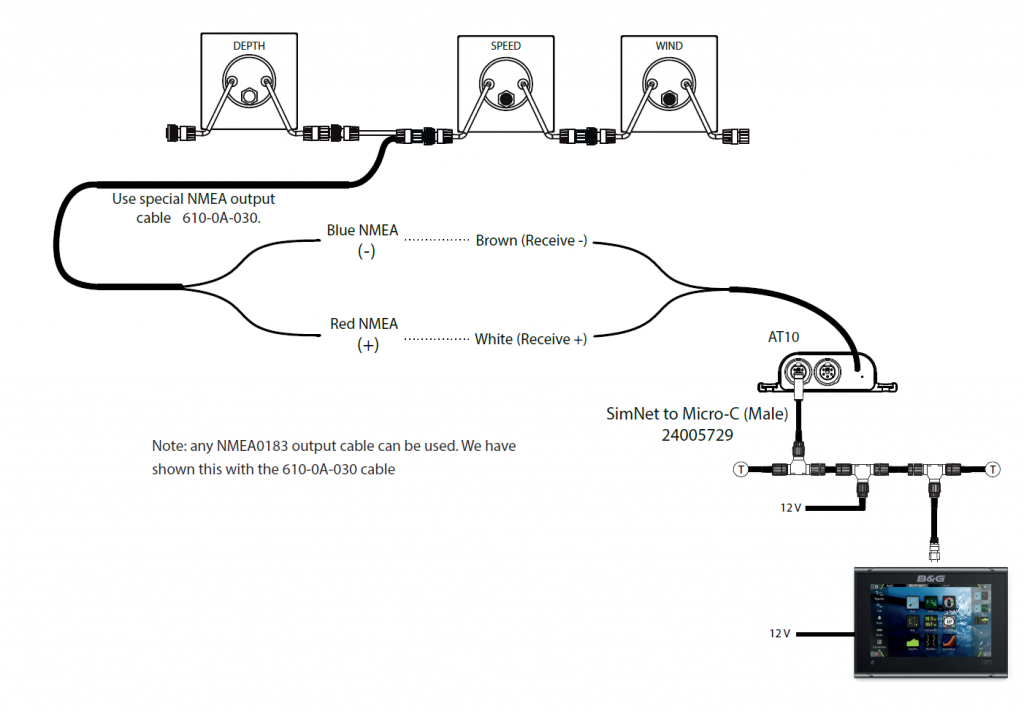

Aggiungi Vulcan agli strumenti della B&G Network

È possibile aggiungere Vulcan a strumenti B&G Network di generazioni precedenti. Utilizzando alcuni semplici componenti che convertono NMEA0183 in NMEA2000, è possibile aggiungere successivamente un chartplotter B&G Vulcan all'imbarcazione e iniziare a usufruire di SailSteer™, Tempo di Navigazione e delle altre funzionalità di navigazione di B&G. Servirà un convertitore come Navico AT10 per convertire i dati NMEA0183 degli strumenti B&G Network in NMEA2000. Vedere i cavi e i convertitori compatibili nella parte inferiore di questa pagina.

Cosa occorre per le funzioni di navigazione?

Per ottenere il massimo dalle funzioni di navigazione dei chartplotter B&G, è necessario disporre di quanto segue:

INIZIA CON: sensore del vento - visualizza velocità e angolo di vento apparente sul display Vulcan.

AGGIUNGI: sensore di velocità dell'imbarcazione- consente di aggiungere la velocità dell'imbarcazione per i calcoli della velocità del vento vero e dell'angolo.

AGGIUNGI: sensore bussola - aggiunge la direzione per il calcolo della direzione del vento vero.

Vulcan confronta velocità della barca e direzione con Velocità Rispetto al Fondo e Rotta Rispetto al Fondo per calcolare Velocità e direzione di marea.

Funzioni di navigazione a vela dedicate per crociere o regate

È possibile utilizzare Vulcan come semplice chartplotter non appena viene collegato all'alimentazione o per funzioni più avanzate, aggiungere a strumenti per velocità, profondità e vento. Lascia che Vulcan si occupi dei calcoli complessi, in modo che tu sia libero di rilassarti e goderti la navigazione.


SailSteer

Consente di visualizzare immediatamente tutti i dati necessari su un display di facile lettura con SailSteer. È possibile visualizzare informazioni importanti su vento, velocità, marea, direzione, rotta rispetto al fondo, layline e waypoint, sovrapposte su un'unica schermata per avere le informazioni necessarie a portata di mano.

Navionics SailSteer Overlay Chart2_EMEA copy.jpg_11717.jpg

Layline

Vulcan semplifica il tuo lavoro: visualizza la rotta e riduci al minimo il tempo per l'andatura di bolina con layline sovrapposte sulla tua mappa. Scopri qual è il percorso migliore e assicurati di virare nel posto giusto in modo da poterti spostare sopravento nel modo più efficiente possibile. Le layline tengono conto anche degli effetti delle maree e delle variazioni del vento per tracciare la rotta più rapida verso il waypoint successivo.

Navionics Chart with SailSteer page_EMEA.jpg_11716.jpg

SailingTime

Consente di pianificare in modo efficace con SailingTime e di sapere quanto tempo ci vuole per raggiungere un waypoint, anche in caso di sopravento. SailingTime calcola il tempo che trascorrerai su ogni virata, tenendo conto degli effetti del vento e della marea, in modo da fornire un'ora di arrivo prevista (ETA) precisa a destinazione.


RacePanel

Mettiti in gioco appena senti lo sparo con RacePanel. Scopri le funzioni di facile utilizzo precedentemente utilizzate solo dai navigatori professionisti in modo da partire con il piede giusto, con informazioni su tempo, distanza e posizionamento su un unico display chiaro.
